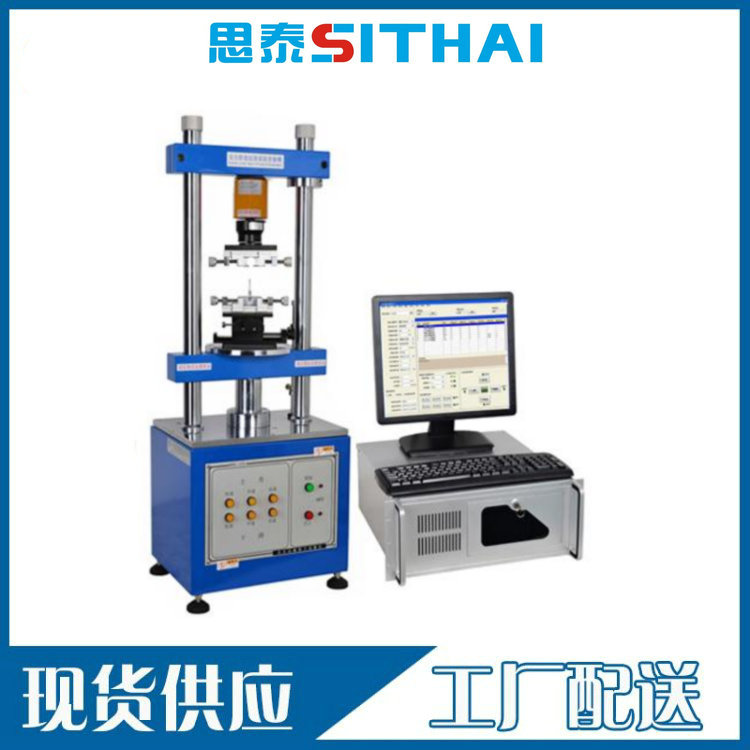

一、产品介绍

​
​插拔力试验机（又称插拔寿命试验机）是工业领域专用的力学性能检测设备，核心用于测试各类连接器、端子、开关、按键、接口类零部件的插入力、拔出力、插拔疲劳寿命，以及插拔全过程的动态力值变化、接触阻抗变化等核心指标，是电子、汽车、航空航天等行业验证连接器可靠性、耐久性、合规性的核心检测装备。

​
​
​

二、工作原理  ​

通过高精度驱动系统控制夹具，以设定的速度、行程、循环次数，模拟实际使用场景中的往复插拔动作；同时通过高精度力传感器、位移传感器实时采集插拔全过程的力值与位移数据，配套测控软件自动生成力 - 位移曲线、最大 / 平均插拔力、寿命衰减曲线等测试结果，最终输出标准化检测报告，验证产品插拔性能是否符合设计要求与行业标准。

三、设备特点

1.超高测量精度

核心配备高精度力传感器（荷重元）+ 微米级位移传感器，力值精度最高可达 ±0.1%，位移精度可达 0.001mm，能精准捕捉插拔过程中毫秒级的微小力值变化，测试数据误差极小。

2.稳定可控的动作模拟

主流采用伺服电机 + 高精度滚珠丝杆传动方案，插拔速度可 0.1~500mm/min 无级调节，动作匀速无冲击，1:1 还原真实使用场景的插拔手感，保证测试结果与实际使用表现一致。

3.高度灵活的测试自定义

可自由设定插拔行程、速度、循环次数、插拔间隔、暂停时间，支持多段速度、多段行程的复杂测试流程，完全适配不同行业、不同产品的测试标准。

4.智能化数据处理

配套测控软件实时生成「力 - 位移曲线」，自动统计最大 / 最小 / 平均插拔力、插拔寿命衰减等数据；支持多组试样数据对比、标准化测试报告一键导出，无需人工记录计算，测试效率提升数倍。

5.全品类产品适配

支持定制各类专用夹具，可适配 USB/Type-C 接口、线束端子、航空插头、按键开关、充电枪等几乎所有插拔 / 按压类产品，一台设备可覆盖多品类产品的测试需求。

四、不同类型设备专属特点

全自动款：支持多工位自动连续测试，无需人工值守，可 24 小时不间断作业，适配大规模量产线全检场景；

阻抗同步测试款：可同步采集插拔过程中的接触阻抗变化，同时验证力学性能 + 电气性能稳定性，是高端连接器测试的标配；

高低温环境款：可在 - 40℃~150℃极端温区完成测试，模拟车载、户外、航天等特殊工况的使用场景。

五、技术指标

1，最大荷重：20kg（2.5.10.20.50kg任选一个容量）

2，荷重最小读值：0.01gf

3，测试单位可选择：N，gf，kgf，Ibf

4，测试速度：0-300mm/min

5，最大测试行程：0-150mm

6，X、Y轴移动范围：0-75mm

7，传动机构：滚珠丝杆

8，最小微调距：0.01mm

9，驱动电机：伺服马达+伺服驱动器

10，机器功率：400W

11，外观尺寸（W*D*H）：360*260*940mm

12，机台重量：76kg
