1. 基础简介

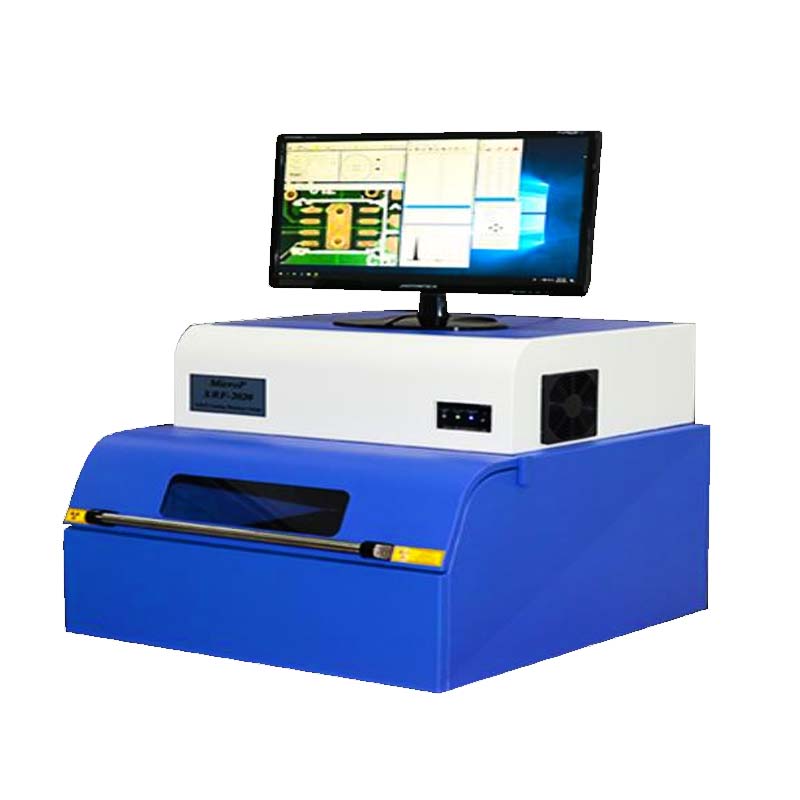

X 射线镀层测厚仪（XRF 荧光膜厚仪），精密无损检测设备，依靠 X 射线荧光光谱原理，测量金、镍、锡、银、铬、铜等单层 / 多层电镀镀层厚度，符合 ISO 3497、ASTM B568，是电子电镀、精密五金实验室标配
Hitachi Hi...。
和手持磁性测厚仪区别：手持只能测单层厚镀层；X 射线可测纳米超薄镀金、多层复合镀层，微小焊点、引脚精准定点检测。
2. 工作原理
X 射线管发射高能射线照射样品，镀层金属激发特征荧光，探测器采集荧光强度，软件换算每层镀层厚度，全程不损伤工件，测完产品可直接出货。
3. 核心优势
全自動 XYZ 樣品台
鐳射自動對焦系統
十字線自動调整
多鍍層﹑電鍍液分析
可測單鍍層,雙鍍層，多鍍層，合金鍍層
自動睡眠模式,延長 X-射線管壽命
五個準直器 (0.1mm,0.2mm,0.3mm,0.4mm,0.05x 0.3mm)
另有半自動臺及手動臺型號可供選擇
簡易自動對位
具温度補償功能
五種報告格式
可配多種濾鏡
4. 技术参数
| 型号 | XRF-2020 H | XRF-2020L
| XRF-2020 PCB |
主機箱大小 mm
| 610W x 670D x 600H | 610W x 670D x 490H
| 610W x 670D x 490H
|
可測量樣品大小
| 550W x 550D x 100H
| 550W x 550D x 30H
| Infinity x 30H
|
XYZ 三軸移動範圍
| 200W x 150D x 100H
| 200W x 150D x 30H
| 200W x 150D x 30H
|
最大負重
| 5kg
| 3kg
| 3kg
|
| 檢測器 | 正比計數器 |
操作模式
| 高速精密馬達,可控制加減速
|
通道數量
| 1024 ch
|
X 射線管
| 油冷 ，超微細對焦(選項)
|
準直器
| 固定型或自動型 (選項)
|
修正功能
| 密度修正, 標準樣品再校正
|
檢測系統
| 正比計數器
|
操作模式
| 高速精密馬達,可控制加減速
|
攝像器
| 彩色數字 CCD 攝像頭
|
處理項目
| 最大/最小值, 位移, 平均值, 標準差,Bar 圖表 R 圖表及方型圖等等
|
定性分析
| 原素頻譜顯示
|
方法
| ROI 距離定性分析
|
原素顯示
| 標籤圖案顯示
|
指標顯示
| 顯示原素及測量數值
|
ROI 顯示
| 顯示 ROI 彩色圖
|
