一、产品概述

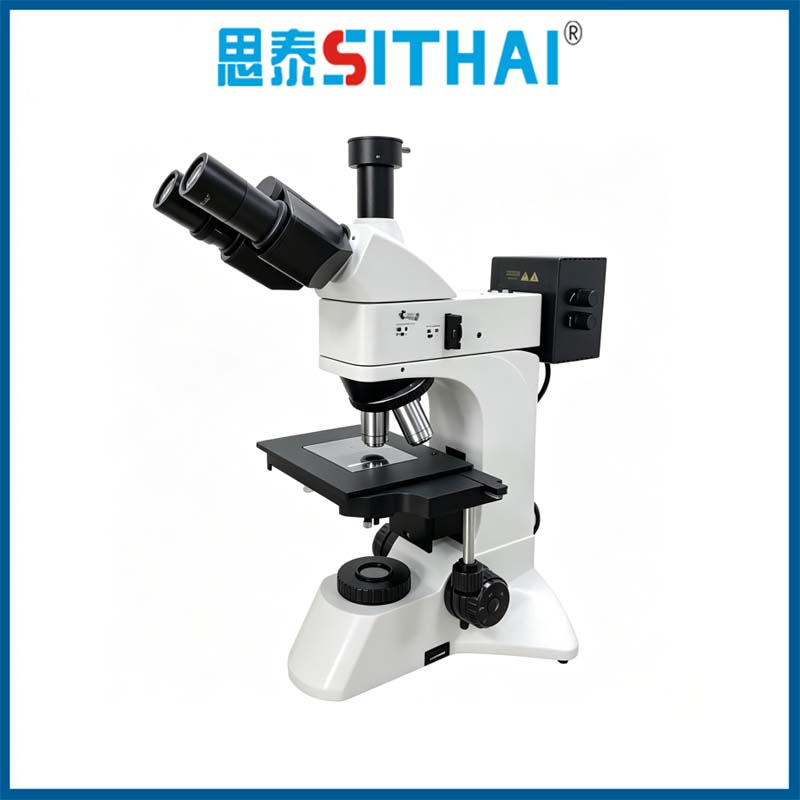

三目偏光金相显微镜是集成三目观察光路 + 正交偏振光学系统的工业金相检测仪器，依托偏振光成像原理，可观测普通明场显微镜无法识别的晶体取向、材料内应力、金属织构、双折射相、非金属夹杂物等微观特征，适配不透明金属、半导体、陶瓷、高分子、矿物材料微观组织分析，配套金相分析软件可完成拍照、测量、晶粒度自动评级，广泛用于工厂质检、新材料研发、高校实验室、第三方失效分析机构。
二、核心工作原理
设备内置可旋转起偏器、检偏器，搭配无应力专用金相物镜，形成正交偏振光路。各向异性材料受偏振光照射会产生干涉色差，通过旋转载物台调节偏振角度，清晰区分晶粒边界、滑移线、孪晶、内部应力分布；三目光路可同步实现双目人眼观察 + 第三通道相机成像，实时投屏电脑保存图像数据，满足检测归档、报告出具需求。
三、核心产品特点
1. 三目分光光路，观测拍摄同步进行
30° 铰链式三目观察头，支持光路自由切换，摄影通道 100% 通光；双目目镜用于实时观测，第三接口可连接高清工业相机，画面同步传输显示器，多人同时查看、拍照存档，适配批量质检与教学演示，无需反复拆装摄像装置。
2. 专业偏光光学系统，晶体特征清晰显现
- 可拆卸 360° 旋转起偏镜、推拉式检偏镜，带 0°/90°/180°/270° 定位档位，快速切换正交 / 平行偏光模式；
- 标配无应力平场消色差物镜，消除偏振畸变，搭配 λ/4 灵敏色片，大幅提升晶粒、应力、夹杂物成像对比度；
- 360° 刻度旋转载物台，游标分度 6′，中心可调带锁紧，精准微调试样偏振消光角度上海光学仪...。
3. 无限远校正光学系统，成像平整无畸变
采用无限远色差校正光路，搭配长工作距离金相物镜，视场平坦、色差像差极小；5X/10X/20X/40X 多倍率切换，总放大 50~800X，兼顾大视野粗扫与高精度微观观测，镜头全光学防霉处理，长期使用清晰度不衰减。
4. 柯拉均匀照明，明暗场多模式兼容
LED 冷光源落射照明，亮度连续可调，搭载视场 / 孔径双光阑，光照均匀无反光；基础标配明场 + 偏光模式，可选暗场、微分干涉 DIC 附件，一机覆盖金属常规金相、晶体偏光、表面划痕缺陷多类检测场景。
5. 精密机械结构，操作稳定防振
高刚性一体机身，粗微动同轴调焦，微动格值 2μm，带升降限位锁紧；X/Y 大行程移动载物台，可快速定位试样任意观测区域，长时间连续观测无漂移，适配全天批量试样检测。
6. 数字化金相分析配套，检测合规可溯源
搭配专业金相软件，自动完成晶粒尺寸、镀层厚度、孔隙率、夹杂物评级，支持 GB/T、ASTM 全套金相标准模板；图像、数据一键导出 PDF/Excel 报告，满足客户审厂、第三方计量检测要求。
四、适用行业与检测样品
- 金属材料行业
钛合金、镁合金、铝合金、不锈钢织构分析，热处理金相、滑移线、孪晶、非金属夹杂物、渗碳 / 脱碳层检测；
- 半导体电子
硅晶圆、PCB 线路板、光学薄膜、导电胶内应力、液晶高分子晶相观测；
- 无机新材料
陶瓷、玻璃、石墨、复合材料晶体取向、内部应力缺陷筛查；
- 地质矿物 / 科研教学
岩石矿物鉴定、宝石晶相分析、高校材料专业教学实验；
- 化工塑胶
硅胶、PET 薄膜、高分子材料分子取向、结晶度检测。
