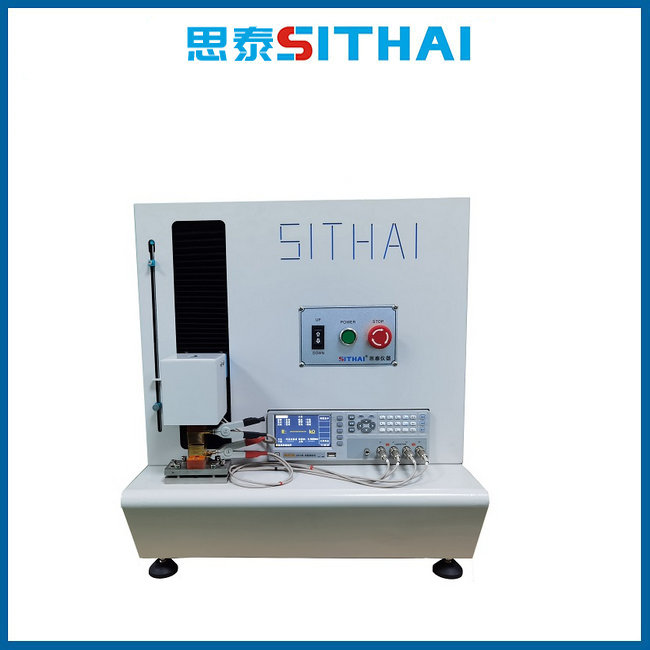

压缩电阻测试仪

适用样品：导电泡棉、导电布、导电硅胶、导电凝胶、导电胶带、金属弹片等电磁屏蔽、导电缓冲材料

测试核心：不同压缩压力下的接触电阻 / 体积电阻，模拟产品实际装配压紧工况

一、核心工作原理

通过伺服驱动精密压力机构，对样品施加可控的正向压力；上下配置低接触电阻镀金电极，压力传感器实时反馈压力值，同步采集样品电阻。

输出压力‑电阻对应关系曲线，找到材料最优装配压缩区间，判断受压后导电性能是否达标。

二、关键技术指标

压力范围：0.1‑500N（可定制）

压力精度：±0.5% FS

电阻测试范围：0-30KΩ

压缩极限：压缩极限0.1mm

测试速度：0.1—500mm/min可任意调节

控制方式：电脑软件控制

输出：压力‑电阻曲线，支持 Excel、PDF 报表导出

测试模式：定压测试、定行程压缩测试、连续扫描加压测试

三、主要测试标准参考

SJ/T 11096 导电橡胶性能测试方法

GJB 2454 军用电磁屏蔽材料通用规范

可用于来料检验、研发配方调试、第三方检测实验室。

四、常见客户踩坑点

只用万用表测静态无压电阻：装配受压后接触电阻巨变，静态数据无参考意义，量产屏蔽失效。

电极未镀金：电极本身接触电阻大，测试数据漂移不准。

压力精度差：压力不准，得到的压缩‑电阻曲线完全失真。
