保护膜高速剥离力试验机标准使用教程

一、产品概述

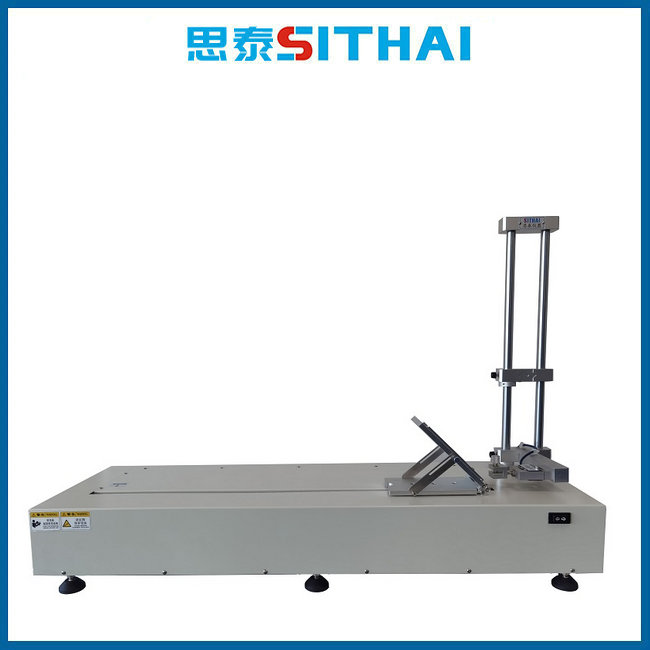

保护膜高速剥离力试验机是光电、模切、显示行业专用检测设备，区别于普通低速剥离试验机，可实现超宽变速区间高速剥离测试，模拟自动化产线高速撕膜、自动覆膜剥离、模组快速撕离等真实生产工况，精准检测光学保护膜、离型膜、硅胶保护膜、PET 防爆膜、偏光片的动态剥离力，解决传统低速设备仅能测出静态粘性、无法预判产线脱胶、残胶、掉胶的质检痛点

二、使用教程

试验前准备

1. 环境与设备点检

实验室控制温湿度 23±2℃、50±5% RH，试样提前恒温恒湿放置 2h 消除内应力；

接通 220V 电源，先开机主机，再打开配套测控软件，整机预热 15 分钟，让传感器、伺服电机达到稳定状态；

检查设备限位、急停、防撞保护功能，清理夹具、角度治具表面残胶、粉尘；

根据保护膜预估剥离力更换适配传感器（5N/10N 小量程优先，峰值控制在量程 20%~80%）。

2. 试样标准制备

用标准裁刀裁切25mm 宽、150mm 长保护膜试样，边缘无毛刺、无折痕，禁止手触碰胶面；

标准不锈钢测试板用无水乙醇擦拭 3 遍，无尘布擦干，完全晾干；

保护膜平整贴合钢板，使用 2kg 标准压辊匀速来回滚压 3 次，无气泡、无偏移；

预留 30~50mm 预剥离端头，贴好后常温静置 20min 再上机测试。

3. 工装角度调节

屏幕保护膜、硬质基材选用90° 垂直剥离工装；离型膜、软膜选用180° 剥离工装；

转动角度调节旋钮，锁紧固定块，确认测试全程角度无偏移晃动。

三、软件参数设置（高速机型核心）

程序选择：打开「高速剥离试验」程序，匹配 GB/T 2792、ASTM D3330 标准；

速度设定：

标准检测：300mm/min；

模拟自动化产线：1000~30000mm/min 高速档位；

采集频率：高速测试必须设置2000Hz 高频采集，完整捕捉瞬时力值波动；

行程限位：设定上下安全行程，开启试样剥离自动停机功能；

空载状态下点击力值清零、位移清零，消除初始偏差。

四、装夹试样与测试运行

将带保护膜的钢板固定在底部平台，真空吸附款开启吸附开关，防止基材滑动；

保护膜预剥离端头平整装入移动夹具，夹持松紧适中，薄膜不起皱、不滑移；

确认运动路径无遮挡，人员避开夹具运动区域；

点击软件「开始测试」，伺服机构匀速高速剥离，设备自动记录全过程力 - 位移曲线；

剥离完成设备自动停机，横梁自动回原点，查看曲线状态：曲线平稳代表粘接均匀，锯齿大幅波动说明存在残胶、胶层不均；

同一样品重复测试 5 组平行样，剔除异常数据。

五、数据处理与报告导出

软件自动计算平均剥离力、峰值剥离力、剥离强度（N/25mm）；

截取剥离中段稳定区间数据，舍弃起始不稳定段；

批量数据可多曲线叠加对比，一键导出 Excel 原始数据、PDF 检测报告；

报告自动留存试样编号、测试速度、剥离角度、温湿度、设备编号，满足客户验厂溯源要求。

六、试验后收尾与清洁保养

全部试样测试完成，取出钢板，用酒精清理夹具、治具残留胶渍；

检查丝杠导轨有无污渍，少量涂抹专用润滑脂；

先关闭测控软件，再切断主机电源，盖上设备防尘罩；

长期高速使用机型，每周清理散热风扇灰尘，每月用标准砝码校准传感器精度。

七、安全操作规范 & 常见故障处理

操作禁忌

禁止超量程测试、禁止手触碰高速运动夹具，高速测试佩戴防护眼镜；

运行中不得打开设备护罩、不得触碰丝杆传动部位；

禁止测试带强腐蚀、易脱屑、厚度过厚硬质材料，损伤传感器与夹具。

常见问题解决

数据波动大：检查钢板清洁度、夹具打滑、角度松动，降低高速档位复测；

力值偏小 / 偏大：确认传感器量程匹配，重新执行零点校准；

高速曲线缺失细节：调高数据采集频率，清理导轨减少摩擦阻力；

设备报警停机：检查上下限位是否触碰、是否过载，复位后再测试。
