水滴角测试仪的运用
水滴角测试仪的运用

水滴角测试仪的运用

一、仪器应用领域:

1,TFT-LCD面板行业:玻璃面板洁净度与镀膜质量测量;TFT打印电路、彩色滤    光片、 ITO导体胶卷等前涂层质量测量

2,印刷、塑胶行业:表面清洁与附着质量测量;油墨附着度测量;胶水胶体性质相容性测量;染料的紧扣度

3,半导体产业:晶圆的洁净度测量;HMDS的处理控制;CMP的研究测量、光阻与显影剂的研究

4,化学材料研究:防水与亲水性能材料研究探讨;表面活性与清洁剂的张力、湿性;黏性增强与附着表面能测量

5,IC封装:基质表面洁净度;原子合成氧化识别;BGA焊接表面;环氧化物的附着度测量



二、仪器介绍:

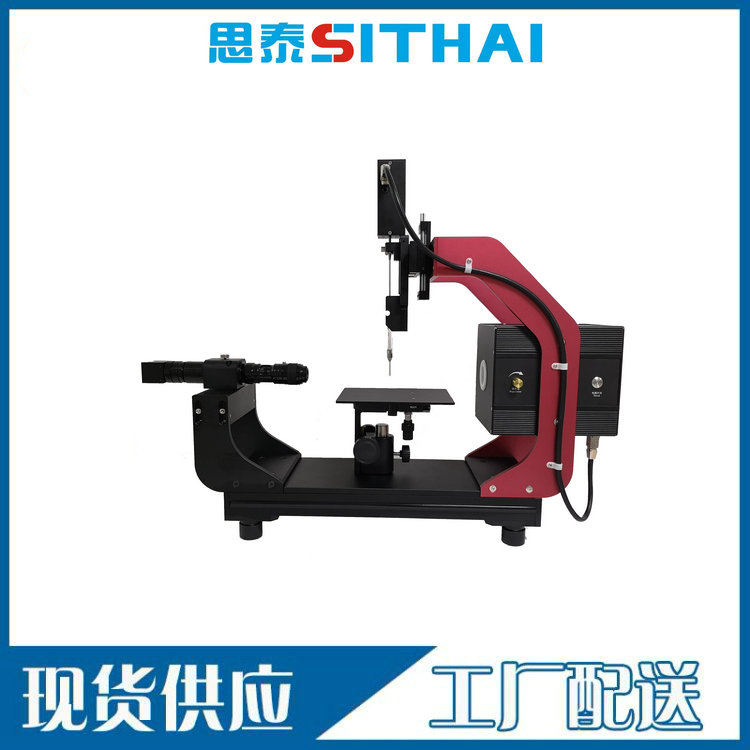

水滴角测试仪采用先进的专用CCD数字摄像机,配倍高分辨率变焦式显微镜和高亮度LED背景光源系统,搭配三维样品台,可进行工作台上下、左右、前后等方向移动。实现微量进样及上下、左右精密移动。同时还设计了伸缩杆结构工作台,能适应在不同用户材料厚度加大的场合。仪器框架可以根据式样的大小适量调节,扩大了仪器的使用范围。软件搭配修正功能,测试多次后的结果可以同时保存在同一报告下,能让用户更好的对材料数据进行管控。该仪器设计美观大方、操作简单、符合用户所需。适用于各种行业测定接触角的用户



三、提升品管的要求:

光学接触角测量仪:是一种简单、快速、灵敏的方法测量固体表面的润湿性。且可间接测量固体表面能与液体表面张力。以下为测试方法比较表:



测试方法

优点

缺点

光学接触角测量仪

1.水滴角度可量化且明确

2.均匀性测量

3.误差值小

成本稍高

表面达因测试剂

成本低

误差大,且多次测试后影响准确性,仅知有无过标准

原子力显微镜AFM

测量极细微(原子表面、奈       米结构)

成本高,成像小、速度慢,探头容易损伤
